Ocelové konstrukce s pojezdem

Provádíme výstavbu pevných hal na ocelové konstrukci. Hala se skládá z ocelové konstrukce a samostatného pláště haly.

Hlavní výhodou je zastřešení stávajícího sportoviště s možností jarní demontáže a shrnutí hlavní nosné obloukové konstrukce až na okraj hrací plochy případně i mimo ni.

Novinkou je možnost otevíratelných čelních ploch formou rolovacích vrat.
Popis ocelové konstrukce: Jedná se o skládací halu z ocelové konstrukce se zapláštěním. Zastřešená je systémem příčných oblouků, propojených podélnými moduly se střešním zavětrováním v krajních polích. Základní podélný modul činí 4 metry. Poslední pole je vždy uzpůsobeno stávajícímu rozměru kurtu. Halu uzavírají čelní stěny s nosnou konstrukcí z dvojice sloupků, doplněné paždíky. Popis pláště haly: Nosnou plachtu tvoří nánosovaný laminát umožňující prostup světla a tím možnost hraní přes den bez osvětlení. Izolační mezivrstva je tvořena fólií . Podhledová fólie vytváří strop haly a zároveň chrání izolační vrstvu. Celá hala může být překryta ochrannou fólií, která chrání vlastní plášť haly před znečištěním, proti UV záření a tím prodlužuje vlastní životnost pláště. Konstrukční řešení: Za hlavní oblouky jsou ze statického hlediska navrženy Vierendelovy nosníky. Podélná stužidla tvoří příhradové nosníky. Hlavní sloupky a paždíky čelních stěn jsou také z Vierendelů. Podružné paždíky z tenkostěnných profilů. Na vytápění haly doporučujeme horkovzdušný agregát s plynovým hořákem s plnou automatikou. Energie: Základem úspory energií v hale BENDVIK je obdobný systém vytápění jako u pevných hal. Haly mohou být vytápěny z centrální kotelny areálu nebo samostatnou vzduchotechnickou jednotkou. To znamená, že se teplo do těchto hal doplňuje pouze při poklesu teploty vzduch v hale. Na rozdíl od nafukovacích hal, kam musí být vzduch vháněn nepřetržitě a ohříván. Celková úspora energie se pohybuje mezi 35-45% proti nafukovací hale v závislosti na garantované teplotě v hale. Při venkovní teplotě -15°C je hala schopna udržet požadovanou teplotu 14-16°C. Tuto teplotu lze dosáhnout a udržet i pomocí agregátu se standardním výkonem. Závěr: Jedná se zcela o tuzemský výrobek, který je chráněn úřadem průmyslového vlastnictví. Ze zkušeností a ohlasů hráčů i klientů se tato hala svým standardem blíží pevným halám. Pro více informací nás prosím kontaktujte

Referenční stavby

SK Hradčany – realizace v r. 2000
www.tenispraha.cz

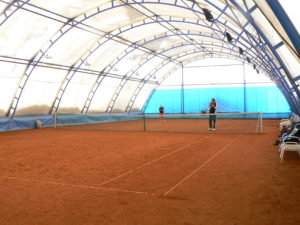

Hala Obora u Slaného – inovovaná hala s novými konstrukčními prvky postavená v roce 2016
